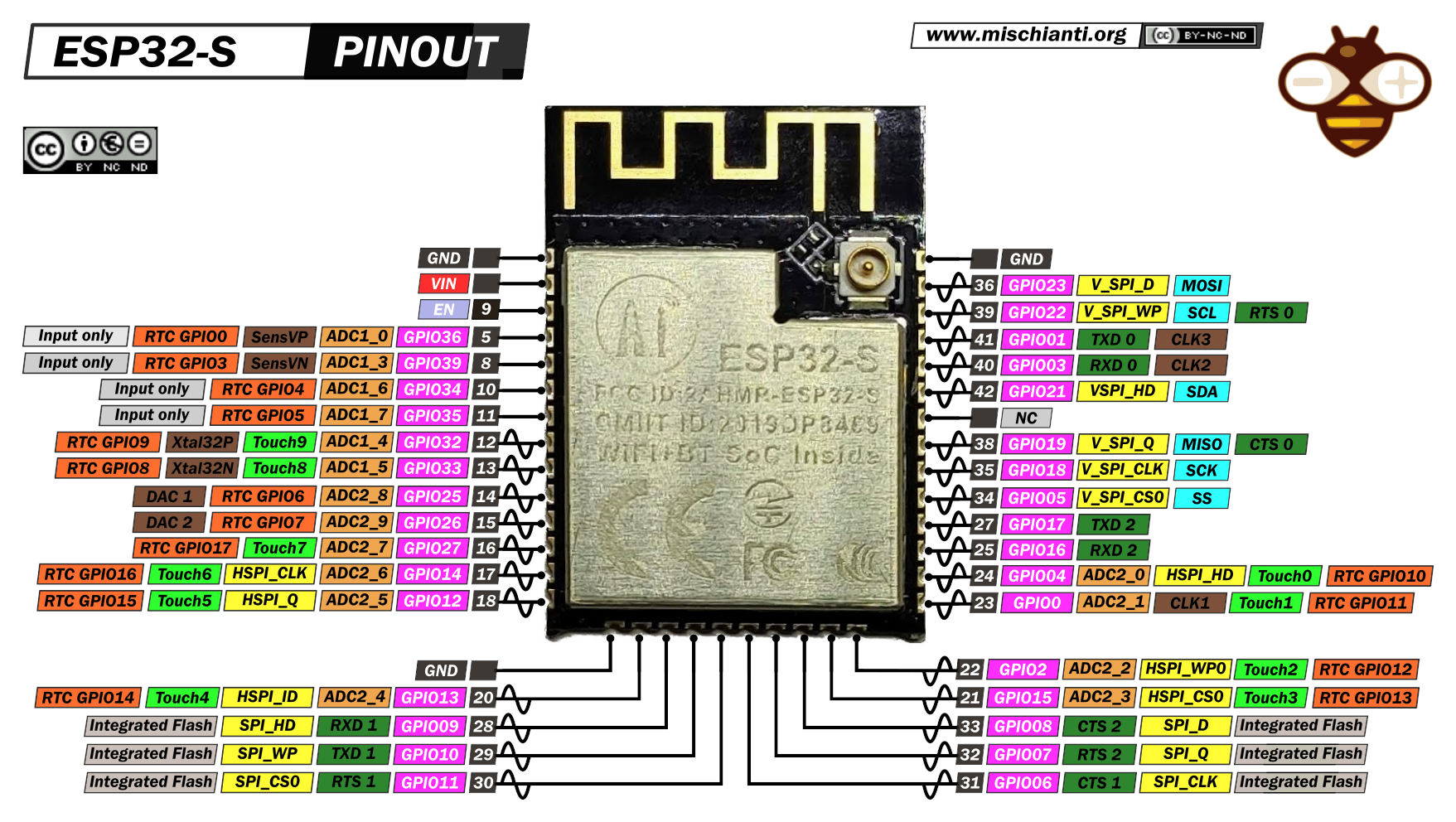

ESP32S - это версия микроконтроллера ESP32, который широко используется в различных проектах IoT и электроники. Одним из важных аспектов при работе с ESP32S является знание распиновки пинов (пиновая схема), чтобы правильно подключать внешние устройства и модули. В данной статье мы рассмотрим распиновку пинов в ESP32S и описание некоторых из них.

GPIO пины

ESP32S имеет множество GPIO пинов (General Purpose Input/Output), которые могут быть настроены на вход или выход в зависимости от требований проекта.

Наиболее распространенные пины GPIO в ESP32S:

• GPIO0 - пин может быть настроен на вход или выход. При загрузке устройства он используется для определения режима работы (загрузка через UART или SPI).
• GPIO2 - пин может быть настроен на вход или выход. При загрузке устройства сохраняет высокий уровень, так как используется для внешнего кварцевого резонатора.
• GPIO4 - пин может быть настроен на вход или выход. Входной режим поддерживает режим подтягивающего резистора счетчиков транзакций.
• GPIO5 - пин может быть настроен на вход или выход. Входной режим поддерживает режим подтягивающего резистора счетчиков транзакций.
• GPIO15 - пин может быть настроен на вход или выход. Входной режим поддерживает режим подтягивающего резистора счетчиков транзакций.

Специальные пины

ESP32S также имеет несколько специальных пинов, которые имеют определенное назначение:

• SDA - пин для подключения устройств по шине I2C.
• SCL - пин для подключения устройств по шине I2C.
• RX - пин для приема данных по UART.
• TX - пин для передачи данных по UART.
• SPI MOSI - пин для передачи данных по SPI.
• SPI MISO - пин для приема данных по SPI.
• SPI CLK - пин для синхронизации данных по SPI.
• SPI CS - пин для выбора устройства по SPI.

---
